一、系統概述
多繩摩擦式提升機在運行過程中，由于受到重力與張力的作用，提升鋼絲繩的延展會逐漸加大，造成容器不能正常對位，增加對罐次數和對罐時間，這時就需要進行調繩或換繩。傳統調繩工藝工序繁瑣、效率低下、勞動強度大、安全性能低，時常發生安全事故，嚴重制約提升安全。國內一些廠家研制的調繩裝置結構復雜、造價昂貴、性價比低。
ZMTS型多繩摩擦提升調繩裝置，通過提升首繩的方式上提提升容器使提升首繩松弛，通過夾持任意兩根提升鋼絲繩來實現多根鋼絲繩的調節，簡化了調繩工序，動作靈活，安全可靠，井塔式和落地式提升均可使用，用于多繩摩擦提升的調繩、換繩以及更換天輪、容器及襯墊等工作，可大大減少工作時間和工人的勞動強度。
二、結構組成及工作原理
ZMTS型多繩摩擦提升調繩裝置由液壓步進提升機構、快速卡繩器、調繩工作平臺、萬向行走組件、高可靠性液壓站、控制顯示柜（選配）等組成。
本裝置以液壓步進提升機構實現提升繩的就位；以卡繩器實現對提升繩的安全夾持及連續提升；通過高可靠性液壓站的動力輸出，驅動液壓步進提升機構連續上下運動達到提繩、調繩的目的。同時采用滾動摩擦的移動方式，使調繩裝置在工作平臺上輕便移動實現對任一提升鋼絲繩的調節。

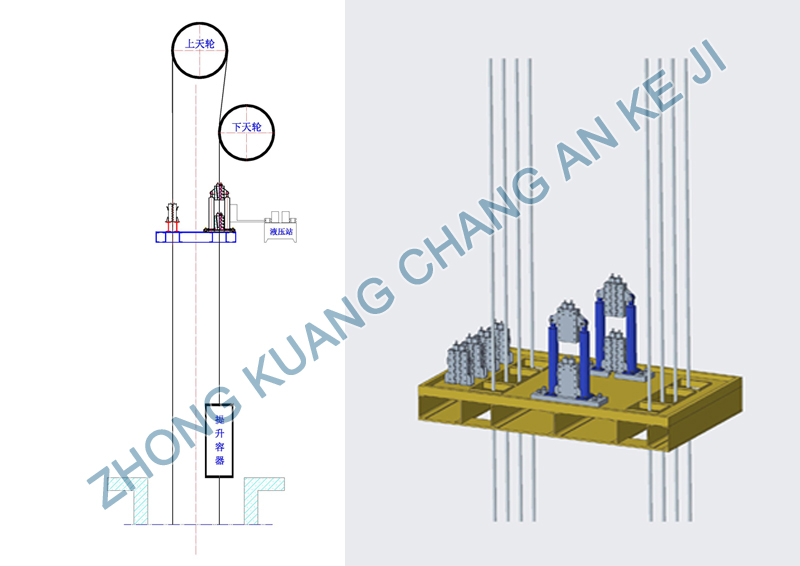

當不需要進行調繩操作時，調繩裝置安放在導向組件工作平臺的指定位置。當需要進行調繩操作時，將調繩裝置沿著工作平臺的滑道移動到任意兩根提升鋼絲繩位置處，打開上、下快速卡繩器，將調繩裝置中心對準提升鋼絲繩中心，關閉上、下快速卡繩器即可進行調繩操作。
三、性能特點
1、全液壓驅動，提升能力大，升降平穩，安全可靠；
2、裝置帶有萬向行走機構，可實現對任一提升繩的調節
3、能夠同時提起四根或6根提繩鋼絲繩；
4、采用液壓步進提升機構，實現提升繩的連續提升；
5、快速卡繩裝置，動作靈活，實現對鋼絲繩的無損加持
6、提升高度、運行速度，可根據現場需要靈活調整；
7、配合高分子同步板卡、留繩裝置、自動檢修平臺等輔助設備使用，調繩、檢修效率更高。
四、技術參數：
|
型 號
|
ZMTS-40（A、B）
|
ZMTS-60（A、B）
|
ZMTS-100（A、B）
|
|
額定提升力，kN
|
400
|
600
|
1000
|
|
油缸行程，mm
|
500
|
500
|
300～1000
|
|
整體最大提升高度，mm
|
500
|
500
|
任選
|
|
提升速度，m/s
|
V=0～0.2
|
V=0～0.2
|
V=0～0.2
|
|
液壓系統額定工作壓力，MPa
|
12
|
16
|
16
|
說明：油缸行程根據現場安裝位置及用戶要求合理選擇。

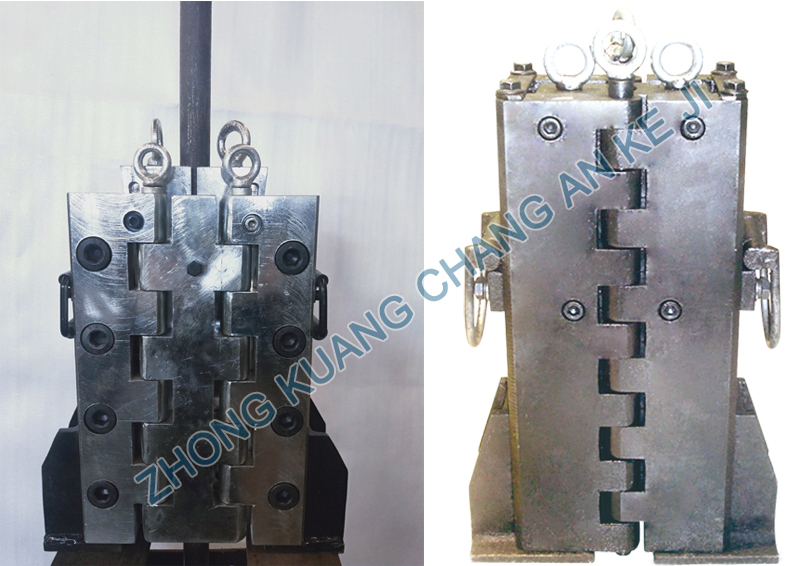

五、高分子防扭同步板卡 多繩摩擦提升鋼絲繩更換時，新舊繩逐段連接固定時多采用多槽長板卡。我公司研制的高分子防扭同步板卡，其卡繩部分采用高分子耐磨材料，卡繩牢固且不會損傷鋼絲繩，防止新舊鋼絲繩發生扭轉絞繩，具有結構簡單、操作快捷安全、重量輕等特點。廣泛用于鋼絲繩更換時新舊鋼絲繩的同步夾持、新繩下放時的拉緊（即留繩）及收放鋼絲繩的速度調節等場合。
